Сейсмоакустическая дефектоскопия свай

Метод Соник позволяет делать экспертную оценку актуального состояния сваи, то есть определять ее грунтовую длину, а также производить анализ целостности и структуры сваи. Данный метод является экспресс-контролем и не разрушает бетон сваи. Он может применяться для проведения испытаний любого типа сваи вне зависимости от того, какая технология использовалась для ее устройства.

В основе метода лежит принцип акустической дефектоскопии. Она позволяет производить анализ движения акустической волны и ее отражений в исследуемой свае. Удар молотком по торцу сваи в направлении, параллельном свайной оси, порождает акустическую волну.

Пример протокола определения сплошности ствола и фактической длины буронабивной сваи методом сейсмоакустической дефектоскопии

Сейсмоакустическая дефектоскопия свай

Подробнее о методе

Этим методом экспресс-контроля можно не только определять дефекты свай, но и узнать фактическую ее длину. Точность измерения составляет около 5-10%, что является вполне неплохим результатом. Основное достоинство данного метода – высокая скорость проведения испытаний, которая позволяет проверить несколько десятков свай за один день.
Контроль сплошности бетона и длины свай проводится в соответствии с требованиями следующих документов:
1.Технологический регламент по применению неразрушающего экспресс-контроля сплошности свай методом «СОНИК». М., ОАО «ЦНИИС», 2002.
2.ASTM D 5882-96. Standard Test Method for Low Strain Integrity Testing of Piles. Стандартный метод испытания целостности свай низкими напряжениями.

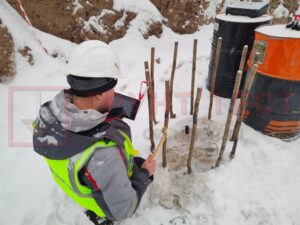

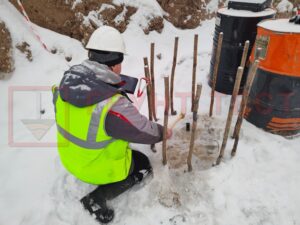

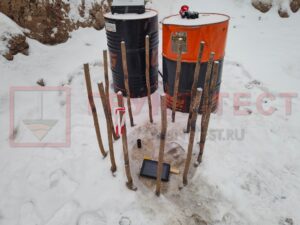

Для обеспечения качественной регистрации волны, предварительно производится зачистка поверхности бетона головы сваи для установки датчика. Для получения достоверной информации, измерения выполняются не менее чем в 3-х различных точках подготовленной поверхности. Для возбуждения импульсов, выполняется не менее 15-20 ударных воздействий в каждой точке с использованием тарированного пластмассового молотка с контролем качества каждого регистрируемого сигнала на полевом компьютере.
Зарегистрированные сигналы фиксируются в памяти компьютера для последующей обработки и анализа.
Результаты обследования оформляются в виде протокола.
